Bridgetek, LCD BT817 Gen4 EVE IC LVDS-Displays, RGB-Displays

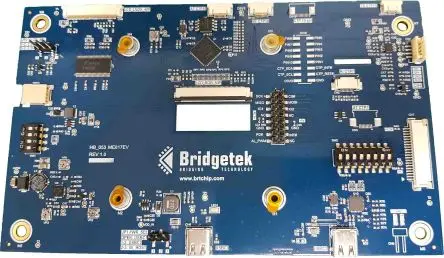

Die Bridgetek ME817EV ist eine Kundenevaluierungskarte für Bridgeteks EVE-Chip der 4. Generation, BT817. Der ME817EV wird zur Entwicklung und Demonstration von BT817-Grafik-, Touch- und Audiofunktionen verwendet. Die Platine kann LCD-Panels mit 40-poliger LVDS-Schnittstelle oder 50-poliger RGB-Schnittstelle unterstützen. Der LED-Strom für Hinterleuchtung kann mit DIP-Schaltern eingestellt werden. Kapazitive Touchscreens können über einen 10-poligen oder 6-poligen FPC-Steckverbinder mit der Platine verbunden werden. Ein Audiofilter und Verstärker sind im Lieferumfang enthalten. Dadurch kann ein 1/8-W-Lautsprecher betrieben werden. Die Audioquelle kann vom BT817 oder über einen Line-In-Steckverbinder bereitgestellt werden.Integrierte LED-Treiber für LCD-Hintergrundbeleuchtung Integrierter Audio-Leistungsverstärker und Audiosteckverbinder für externe Anwendungen Lautsprecherunterstützung Integrierter 16-MB-NOR-Flash-Speicher Unterstützt USB-Hochgeschwindigkeitsverbindung mit FT4222H
