X20BB81

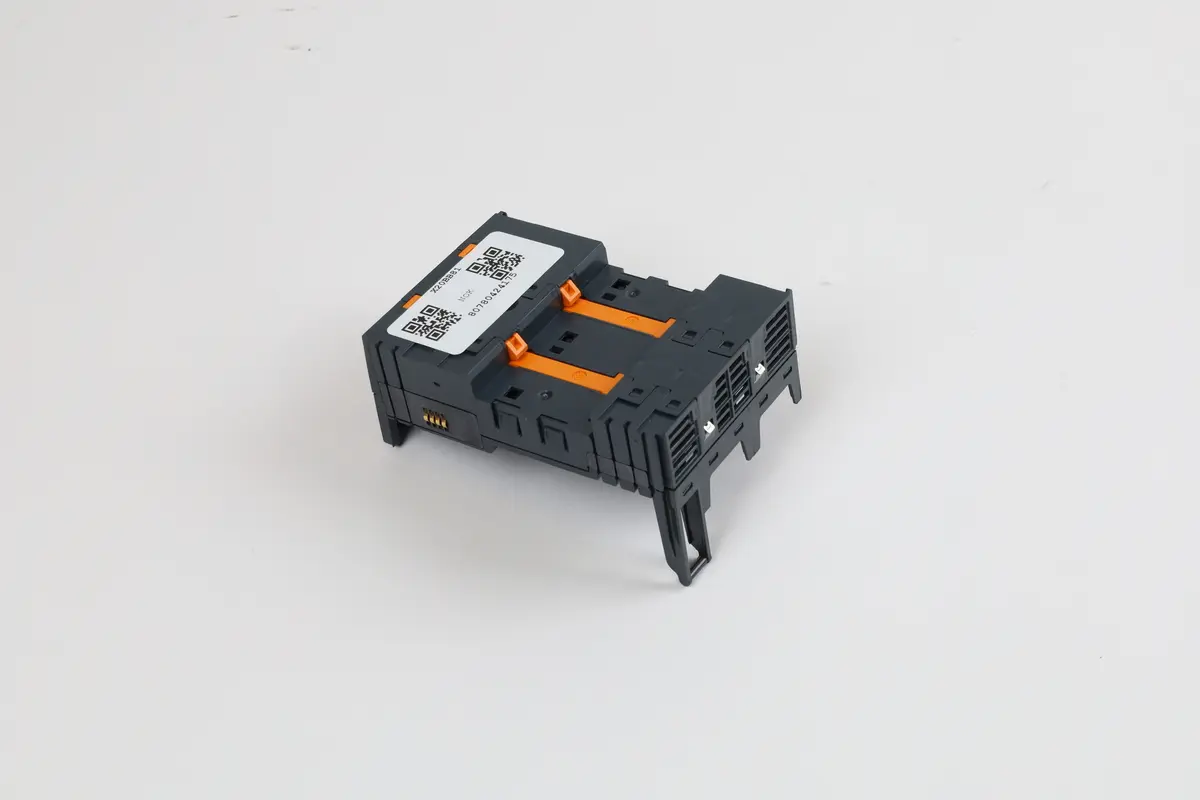

Die B&R X20BB81 Busbasis ist ein modulares Systemmodul, das speziell für den Aufbau und die Erweiterung flexibler Bus-Controller-Stationen im B&R X20-System entwickelt wurde. Das Trägermodul dient als mechanische und elektrische Plattform zur Aufnahme eines X20-Basismoduls (z. B. Bus-Controller), eines X20-Einspeisemoduls sowie eines zusätzlichen X20-Zusatzmoduls (z. B. Schnittstellenmodule). Durch dieses kompakte Drei-in-Eins-Konzept wird die Verdrahtung im Schaltschrank drastisch reduziert, während gleichzeitig eine hohe mechanische Stabilität und Vibrationsfestigkeit der gesamten Baugruppe gewährleistet ist.

Produktvorteile

• Kompaktes 3-fach-Trägerkonzept: Ermöglicht die gleichzeitige, platzsparende Aufnahme von Basismodul, Einspeisemodul und einem Zusatzmodul auf nur einer Busbasis.
• Inklusive Abschlussplatten: Zum Schutz der internen Kontakte und für einen sauberen mechanischen Abschluss sind die linke und rechte X20-Abschlussplatte (X20AC0SL1 und X20AC0SR1) bereits im Lieferumfang enthalten.
• Robust und vibrationsfest: Zertifiziert nach strengen Schiffbau-Standards (wie DNV, LR, ABS oder BV) mit einer Vibrationsfestigkeit von bis zu 4 g, wodurch sich das Modul ideal für raue Industrieumgebungen eignet.
• Flexibler Einbau: Unterstützt uneingeschränkt sowohl die waagerechte als auch die senkrechte Einbaulage im Schaltschrank.

Anwendungsbereiche

• Modularer Maschinenbau: Aufbau von dezentralen I/O-Stationen und Feldbusknoten direkt an der Maschine.
• Schiffbau und Offshore-Installationen: Zuverlässiger Betrieb in maritimen Steuerungsanwendungen dank umfassender Schiffbauzulassungen.
• Explosionsgefährdete Bereiche: Geeignet für den Einsatz in ATEX-Zone 2 (II 3G Ex nA nC IIA T5 Gc).

FAQs

Wo kann man das Produkt kaufen? Das Produkt ist online bei SPAREPARTSNOW oder über den Kundenservice erhältlich.

Welche Module können auf der Busbasis X20BB81 montiert werden? Auf dem Modul werden ein Basismodul (BC, HB etc.), ein Zusatzmodul (IF, HB etc.) sowie ein passendes Einspeisemodul aufgesteckt. Wichtig zu beachten: Der Bus-Controller muss zwingend im Steckplatz ganz rechts montiert werden.

Wie hoch ist die zulässige Kontaktbelastung der I/O-Versorgung? Bei einer Nennspannung von 24 Volt Gleichstrom liegt die maximal zulässige Kontaktbelastung bei 10 Ampere. Die interne Leistungsaufnahme der Busbasis liegt bei lediglich 0,50 Watt.

Gibt es Einschränkungen bei der Aufstellungshöhe? Bis zu einer Aufstellungshöhe von 2000 Metern über dem Meeresspiegel gibt es keine Einschränkungen. Bei einer Höhe von über 2000 Metern muss die Umgebungstemperatur um 0,5 Grad Celsius pro 100 Höhenmeter reduziert werden (Derating).
