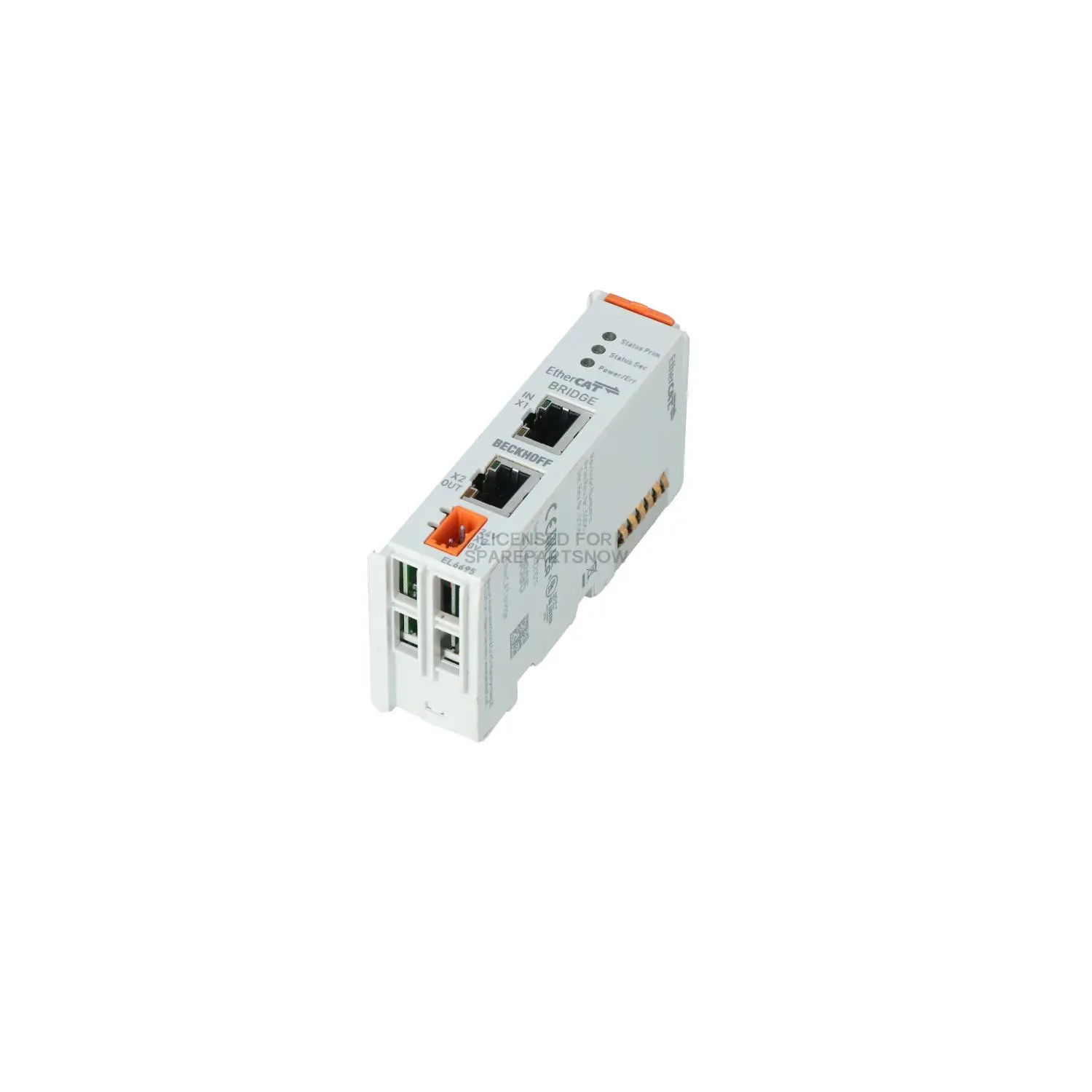

Beckhoff EL6695

Die Beckhoff EtherCAT-Bridge-Klemme EL6695 (Artikelnummer: EL6695) ist eine hochspezialisierte Kommunikationsbaugruppe für das EtherCAT-I/O-System. Sie dient als leistungsstarke Schnittstelle zur direkten Datenübertragung zwischen zwei EtherCAT-Strängen und ermöglicht so den Datenaustausch zwischen verschiedenen Steuerungen oder Netzsegmenten.

Das Modell EL6695 von Beckhoff fungiert als bidirektionales Gateway, bei dem beide Seiten als EtherCAT-Slave arbeiten. Die Hardware von Beckhoff erlaubt die Übertragung von Prozessdaten in Echtzeit, wobei die Zykluszeiten beider Netzwerke völlig unabhängig voneinander sein können. Ein wesentliches Merkmal dieser Beckhoff Klemme ist die Unterstützung von Distributed Clocks, wodurch eine hochpräzise Synchronisation der Zeitstempel zwischen den gekoppelten Systemen möglich wird. Die Baugruppe von Beckhoff verfügt über zwei RJ45-Buchsen für den Anschluss des primären und sekundären EtherCAT-Netzwerks sowie über Diagnose-LEDs zur Statusüberwachung. Dank der nahtlosen Integration in die TwinCAT-Softwareumgebung von Beckhoff lässt sich die Kommunikation einfach konfigurieren,
