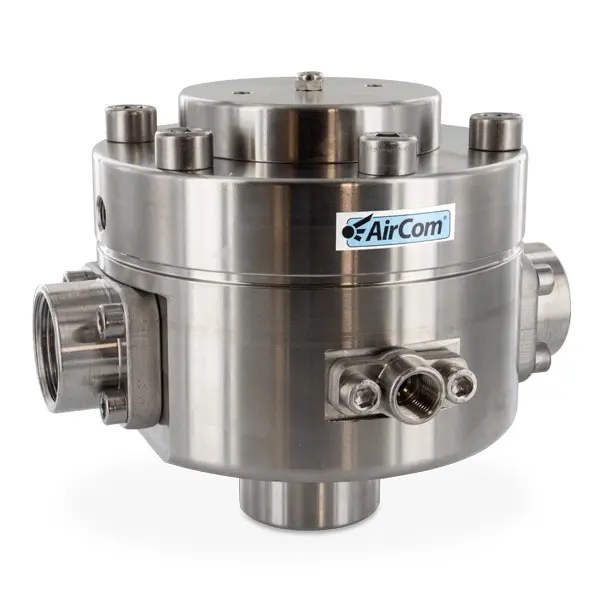

AirCom R3000-06J2T_01, Air-Pressure Booster

Beschreibung:

Volumenstrombooster komplett aus Edelstahl 316, ohne Eigenluftverbrauch,

übersetzungsverhältnis 1 zu 1.

Medium: Druckluft, Gase oder Flüssigkeiten

Eingangsdruck:

max. 30 bar bei -16J, alle anderen 50 bar

bei Flüssigkeiten Δpmax. = 25 bar

Steuerdruck:

max. 15 bar bei R3000-..J2

max. 50 bar bei R3000-..J5

Steueranschluss: G¼

Rücksteuerung: nicht rücksteuerbar (ohne Sekundärentlüftung),

wahlweise rücksteuerbar

Entlüftung: DN 2, wahlweise DN 4

Manometeranschluss: G1/4 beidseitig, 1 Verschlussschraube wird mitgeliefert

Einbaulage: beliebig

Temperaturbereich:

0 °C bis 80 °C, FKM oder EPDM

0 °C bis 130 °C, Hochtemperaturausführung,

bei entsprechend aufbereiteter Druckluft bis -20 °C

oder Tieftemperaturausführung bis -40 °C

Gehäuse: Edelstahl 316L, W.-Nr. 1.4404

O-Ringe: FKM, wahlweise EPDM

Membrane: PTFE auf NBR-Träger, wahlweise Edelstahl

Innenteile: Edelstahl 316L, W.-Nr. 1.4404

• Anschluss- gewinde: G3/4
• Anschluss: G3/4
• Regelbereich [bar]: 1...15
• Volumenstrom Luft [Nl/min]: 9000
• Kv [m³/h]: 9,7
• Regel- System: M
• Steuerdruck [bar]: max. 15
