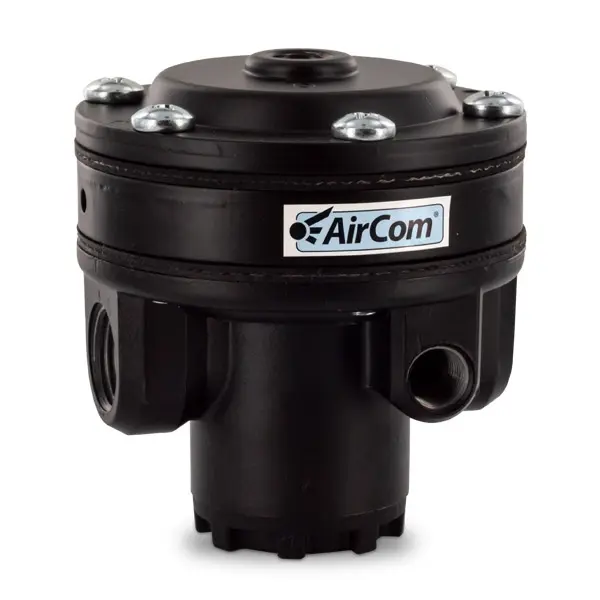

AirCom R119-04J, Standard-Volumenstrombooster

Beschreibung:

Volumenstrombooster mit guter Regelcharakteristik bei Volumen-

stromschwankungen. Die Ausführungen bis G11/2 haben eine

Membrane, ab G2 einen Kolben. Der Booster ist silikonfrei.

Medium: Druckluft oder neutrale Gase

Eingangsdruck: max. 21 bar

übersetzungsverhältnis: 1:1

Steuerdruck: max. 18 bar

Steueranschluss: G1/8 bei Baugrösse G1/4 und G3/8

Steueranschluss: G1/4 ab Baugröße G1/2

Eigenluftverbrauch: ca. 1 l/min vom Pilotsignal

Rücksteuerung: rücksteuerbar (Sekundärentlüftung) standardmäßig, wahlweise nicht rücksteuerbar bis G1

Manometeranschluss: G1/4 beidseitig

Einbaulage: beliebig

Temperaturbereich: 0 °C bis 50 °C, bei G3 bis 80 °C

Gehäuse: Zinkdruckguss, bei G3 Aluminium

Innenteile: Messing

Membrane: NBR wahlweise FKM

Bodenschraube: Nylon verstärkt

• Anschluss- gewinde: G1/2
• Anschluss: G1/2
• Eingangsdruck max. [bar]: 21
• Regelbereich [bar]: 0,2...18
• Volumenstrom Luft [Nl/min]: 5600
• Kv [m³/h]: 5,0
