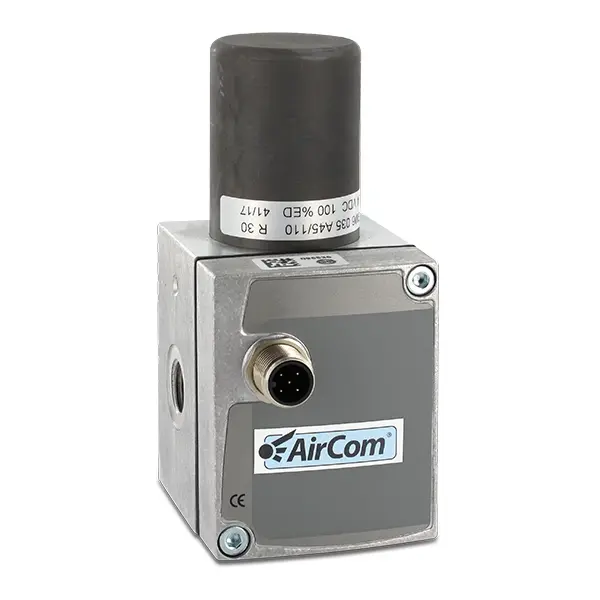

AirCom PDA42-050, Proportionaldruckregler, progr.

Beschreibung:

Der direkt gesteuerte Proportionaldruckregler arbeitet als

3/2-Wege-Sitzventil mit Proportionalmagnet und geschlossenem,

elektrischen Regelkreis. Die digitale Steuerung bietet insbe-

sondere den Vorteil, bei der Installation oder Inbetriebnahme

das Ventil speziellen Anwendungen schnell anpassen zu können.

Mit einem PC, einem PR-Baustein und der Software kann das

Proportionalventil eingestellt und optimiert werden.

Software:

Visualisierung: Sollwert, Ausgangsdruck, Regelparameter, Druckschaltersignal usw.

Scope_Funktion: Einschwingverhalten lässt sich sofort aufzeichnen und ablesen. Daten lassen sich aufrufen.

Parametrierung: Sollwert, Nullpunkt, Aussteuerbegrenzung, Rampenfunktion

Ventildiagnose: Kundenspezifische oder werksseitige Einstellung. Optimierung des Reglers.

Medium: trockene, geölte oder ungeölte und 50 µm gefilterte Druckluft oder neutrale Gase

Versorgungsspannung: 24 V DC ± 10 V, Restwelligkeit < 10%

Sollwert: 0-10V, 0-20mA, 4-20mA wahlweise

Signalbereich:

0-10 V, Eingangswiderstand / Bürde 100 kΩ 0/4-20 mA,

Eingangswiderstand / Bürde 250 Ω

Elektrischer_Anschluss: Stecker M12x1, 5-polig, mit Kupplungsdose

Druckschalter: PNP, einstellbar ± 5% vom Sollwert

Leistungsaufnahme: 21 W bei DN4, 40 W bei DN8

Linearität/Hysterese: < 0,5% v.E. / < 1% v.E.

Wiederholgenauigkeit: < 0,5% v.E.

Einbaulage: beliebig

Schutzart: IP65

Temperaturbereich:

Medium 0 °C bis 60 °C

Umgebung 0 °C bis 50 °C

• Anschluss- gewinde: G1/4
• Anschluss: G1/4
• Eingangsdruck max. [bar]: 9
• Regelbereich [bar]: 0...5,0
• Volumenstrom Luft [Nl/min]: 470
• NW: 4
• Ausgangs- signal [V]: 0-10
