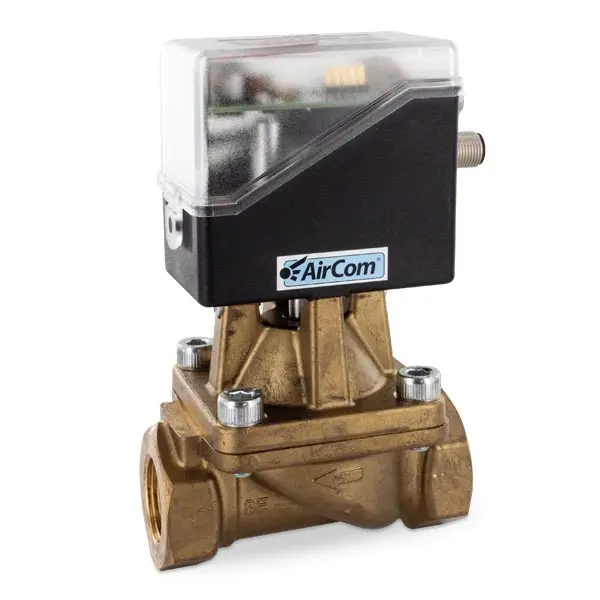

AirCom P82A-50_01, Pressure Regulator

Beschreibung:

Motorgesteuerter Volumenstromregler mit geringer Leistungsaufnahme und unempfindlich gegen

Verschmutzung. Der Volumenstrom wird durch gegenseitiges Verdrehen von zwei verschleißfreien

Steuerscheiben aus Oxid-Keramik gedrosselt. Die Drosselung erfolgt mit tropfdichtem Nullabschluss, der

jedoch nicht gasdicht ist.

Medium:

Druckluft, Vakuum oder Flüssigkeiten bis max. Viskosität 40 mm2/s,

Hysterese ± 4%

Antrieb:

Gleichstrom-, Synchron- oder Schrittmotor mit 24 V DC bzw.

AC ± 10% Restwelligkeit

Alle Motoren erfüllen die Normen EN 61000-6-3 und EN 61000-6 sowie die Richtlinien 2014/30/EU.

Rückmeldepoti:

integriert am Motor 15 den Servoverstärker. Widerstand 1 kΩ ± 20%.

Der Stellwinkel des Potentiometers wird nur teilweise genutzt. Hilfsspannung 12 V, max. Stromaufnahme 10 mA

Stellungsregler:

integriert an dem Motor 50 und 51, mit einstellbarem Sollwerteingang 0-10 V, 0-20 mA und 4-20 mA

Impedanz:

200 kΩ bei Spannungssignal,

500 Ω bei Stromsignal

Schrittmotor:

2-Phasen-Bipolar-Schrittmotor 2028 Schritte für 90° Stellwinkel

0,4A Konstantstrom pro Phase, Wicklungsdaten je Phase 9 Ω und 12 mH, 200 Hz Nennschrittfrequenz

Temperaturbereich: -10 °C bis 90 °C

Schutzart: IP54

Gehäuse: Messing

Steuerscheiben: Oxid-Keramik

Elastomere: NBR, wahlweise FKM oder EPDM

Einbaulage:

vorzugsweise Antrieb

senkrecht nach oben ± 60 °C

• Anschluss- gewinde: G1/2
• Anschluss: G1/2
• Eingangsdruck max. [bar]: 6
• Volumenstrom Luft [Nl/min]: 0...3000
• Volumenstrom Wasser [l/min]: 0...60
• Kv [m³/h]: 3,4
• NW: 20
