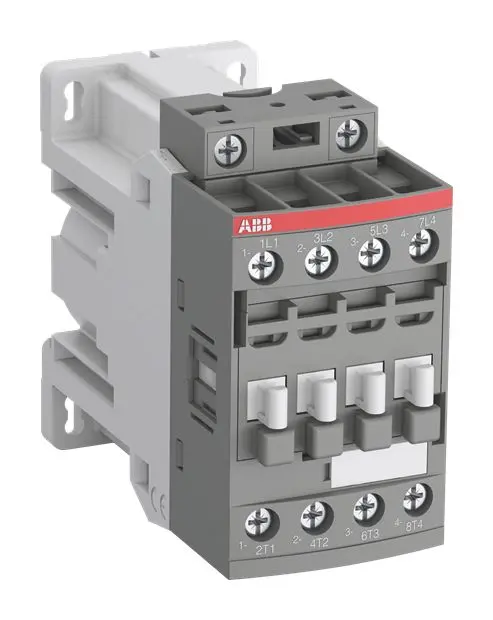

AF16Z-40-00-30 Schütz 24V DC
Technische Daten
- Anschlussart Hauptstromkreis
- Schraubanschluss
- Anzahl der Hilfskontakte als Öffner
- 0
- Anzahl der Hilfskontakte als Schließer
- 0
- Anzahl der Öffner als Hauptkontakte
- 0
- Anzahl der Schließer als Hauptkontakte
- 4
- Bemessungsbetriebsleistung bei AC-3, 400 V
- 7.5 kW
- Bemessungsbetriebsstrom Ie bei AC-1, 400 V
- 30
- Bemessungsbetriebsstrom Ie bei AC-3, 400 V
- 18
- Bemessungssteuerspeisespannung Us bei DC
- 24-24 V
- Betriebsspannung bei AC 50 Hz
- 690-690 V
Produktbeschreibung
Die 4-poligen Schütze AF16Z werden zur Steuerung von Leistungsstromkreisen bis 690V AC und 440V DC eingesetzt. Sie werden hauptsächlich zur Steuerung von nicht-induktiven oder leicht induktiven Lasten eingesetzt. Die Schütze mit Spulencode -30 verfügen über eine elektronische 24 V DC-Spulenschnittstelle mit eingebautem Überspannungsschutz, wodurch ein reduzierter Haltespulenverbrauch von bis zu 1,7W und eine direkte Ansteuerung durch den SPS-Ausgang ≥ 250mA 24V DC, ohne zusätzliches Schnittstellenrelais, erreicht wird. Hierbei muss die Polarität an den Spulenanschlüssen (A1+ und A2-) beachtet werden. Front- und seitlich montierbare Hilfskontaktblöcke mit zwangsgeführten Hilfskontakten gemäß Anhang L von IEC 60947-5-1 und Öffner-Spiegelkontakte nach Anhang F der IEC 60947-4-1 verfügbar.
Produktangebot
Sichere Zahlung
Schneller Versand
etc.
Fragen zum Produkt?
Kennzeichnungen
- Artikeltyp
- Schütze
- GTIN
- 3471523115996
