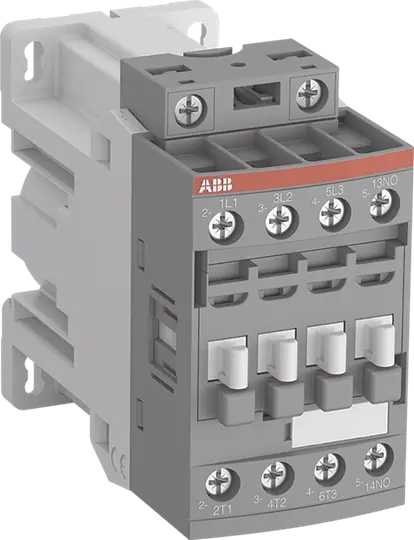

AF09Z-30-01-30 Schütz 24V DC
Technische Daten
- Anschlussart Hauptstromkreis
- Schraubanschluss
- Anzahl der Hilfskontakte als Öffner
- 1
- Anzahl der Hilfskontakte als Schließer
- 0
- Anzahl der Öffner als Hauptkontakte
- 0
- Anzahl der Schließer als Hauptkontakte
- 3
- Bemessungsbetriebsleistung bei AC-3, 400 V
- 4 kW
- Bemessungsbetriebsleistung NEMA
- 1.491 kW
- Bemessungsbetriebsstrom Ie bei AC-1, 400 V
- 25
- Bemessungsbetriebsstrom Ie bei AC-3, 400 V
- 9
- Bemessungssteuerspeisespannung Us bei DC
- 24-24 V
Produktbeschreibung
Die 3-poligen Schütze AFZ09 sind zum Schalten von Leistungskreisen mit Motoren, leicht induktiven oder nicht-induktiven Lasten ausgelegt. Die Schütze mit Spulencode -30 ermöglichen die direkte Ansteuerung durch ≥24V DC 250mA SPS-Ausgänge und benötigen dabei eine sehr geringe Halteleistung von nur 1,7W. Alle integrierten oder nachträglich angebaute Hilfsöffnerkontakte sind als Mirrorkontakte nach IEC60947-5-1 Anhang L ausgeführt. Weiterhin besitzen sie einen eingebauten Überspannungsschutz und benötigen keine zusätzlichen Löschglieder. Weiteres Zubehör wie Zeitglieder, Verdrahtungshilfen sowie Verriegelungsglieder u.a. ergänzen das Sortiment.
Produktangebot
Sichere Zahlung
Rechnung
Schneller Versand
etc.
Fragen zum Produkt?
Kennzeichnungen
- Artikeltyp
- Schütze
- GTIN
- 3471523113398
